Acoplador automático de vagón de ferrocarril n.º 15, acero fundido de acción inferior TB T3046

Acoplador automático de vagón de ferrocarril n.º 15, acero fundido de acción inferior TB T3046

Acoplador de vagón de ferrocarril n.º 15

Acoplador automático de acción inferior

Acoplador de acero fundido TB T3046

Lugar de origen:

Porcelana

Nombre de la marca:

Tieke

Certificación:

TB/T 3046

Número de modelo:

No.15

Contacta con nosotros
Pida una cita
Detalles del producto
nombre:
Acoplador automático para vagones de pasajeros de ferrocarril n.º 15
Solicitud:
Vagones de pasajeros de ferrocarril de velocidad ordinaria (22, 25G, 25K, 25T)
Tipo de actuación:
acción más baja
Estándar:
TB/T 3046
Estructura:
Cabeza de acoplador, vástago hueco de sección en caja, cola de acoplador
Liquidación de posición cerrada:
112-122 mm entre el muñón y la mandíbula del acoplador
Liquidación total de posición abierta:
220-235 milímetros
Material:
Acero fundido (grado C QG-C3 para la versión de alta resistencia 15X)
Carga de tracción de falla:
>=2256kN
Búfer coincidente:
Búfer de gran capacidad tipo G1
Compatibilidad del acoplamiento:
Intercambiable con el acoplador de carga No.13
Velocidad máxima:
Hasta 160 kilómetros por hora
Condiciones de pago y envío
Cantidad de orden mínima
Negociable
Precio
negotiable
Detalles de empaquetado
Casos o plataforma de madera
Tiempo de entrega
1-2 meses
Condiciones de pago
T/T, L/C
Capacidad de la fuente
5000 juegos por año
Descripción del producto

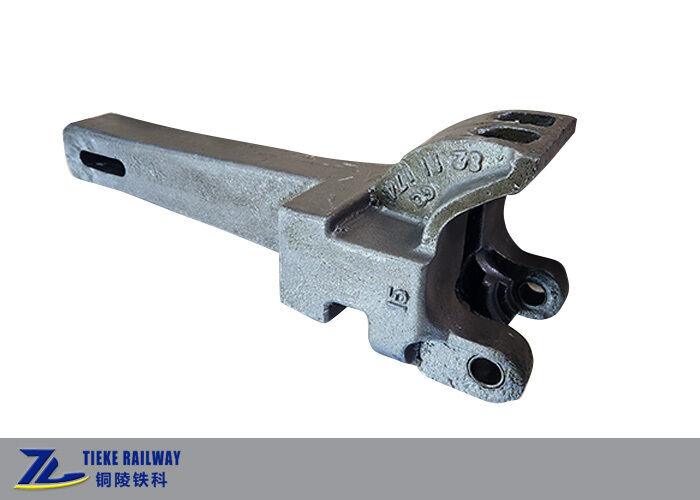

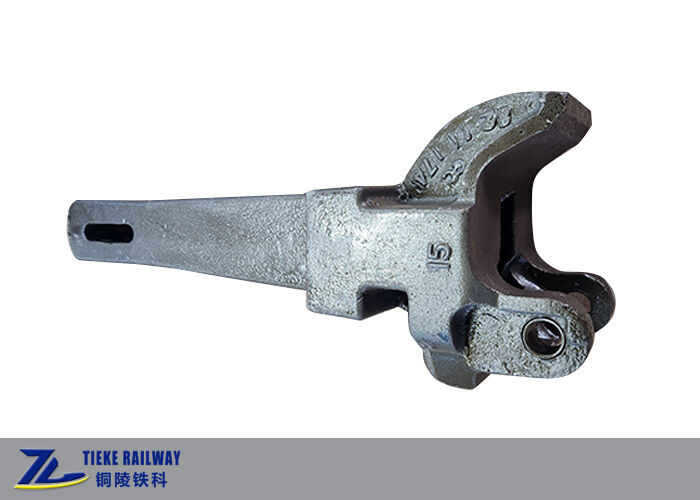

Acoplador Automático para Vagón de Pasajeros de Ferrocarril No.15

El acoplador No.15 es el acoplador automático principal tradicional para vagones de pasajeros de ancho de vía estándar en China. Es un tipo de acoplador de acción inferior ampliamente utilizado en coches de pasajeros de velocidad ordinaria como 22, 25G, 25K y 25T, y puede acoplarse con el acoplador No.13 utilizado en locomotoras y vagones de carga.

El cuerpo del acoplador se divide en tres partes principales: la cabeza del acoplador, el vástago del acoplador y la cola del acoplador. La cabeza consta del nudillo, el seguro del nudillo, el lanzador del nudillo y el dispositivo anti-salto del pasador de bloqueo inferior (acción inferior, desacoplado desde debajo del acoplador). El vástago es una sección de caja hueca que transmite cargas de tracción e impacto longitudinales, mientras que la cola se conecta al yugo del acoplador, la placa esclava y el amortiguador.

Tres Posiciones de Trabajo

  • Posición cerrada: después del acoplamiento, el seguro del nudillo cae y bloquea el nudillo para la tracción normal. La distancia entre el nudillo y el lado interior de la mandíbula del acoplador es de 112-122 mm.
  • Posición abierta: al levantar el pasador de bloqueo inferior se levanta el seguro del nudillo para poder desacoplar el vagón.
  • Posición completamente abierta: al levantar más, el lanzador del nudillo empuja el nudillo completamente abierto para el acoplamiento. La distancia entre el nudillo y el lado interior de la mandíbula del acoplador es de 220-235 mm.

Parámetros Técnicos Principales

AplicaciónCoches de pasajeros de velocidad ordinaria (22, 25G, 25K, 25T)
Tipo de AcciónAcción inferior
EstándarTB/T 3046
MaterialAcero fundido (grado C QG-C3 para 15X)
Carga de Tracción de Fallo≥2256 kN
Holgura en Posición Cerrada112-122 mm
Holgura en Posición Completamente Abierta220-235 mm
Amortiguador CompatibleAmortiguador de gran capacidad tipo G1
Compatibilidad de AcoplamientoIntercambiable con acoplador No.13
Velocidad MáximaHasta 160 km/h

Variantes disponibles: Acoplador de holgura reducida 15A (holgura reducida del orificio del pasador de la cola del acoplador para menor impacto longitudinal, ampliamente utilizado en 25K/25T), Acoplador de alta resistencia 15X (acero fundido grado C, carga de fallo ≥2256 kN, para coches de pasajeros de cuasi-alta velocidad y algunas locomotoras de pasajeros), y otras versiones de alta resistencia 15C / 15T.

No aplicable a: trenes EMU de alta velocidad, que utilizan acopladores de cierre hermético en lugar del acoplador No.15.

Por qué elegir Tieke Railway

Tieke Railway fabrica y exporta vagones de ferrocarril y piezas de vagones directamente, con más de 10 años de experiencia. Podemos suministrar acopladores, amortiguadores, yugos y dispositivos completos de acoplador y amortiguador para diferentes estándares. Envíenos sus planos o requisitos técnicos para una cotización precisa.
