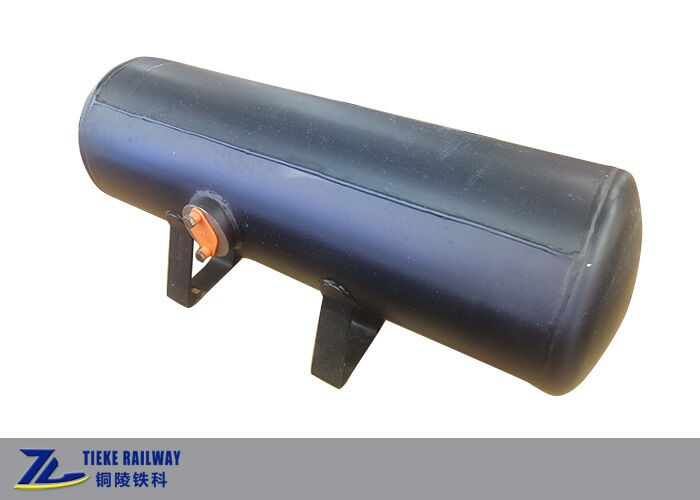

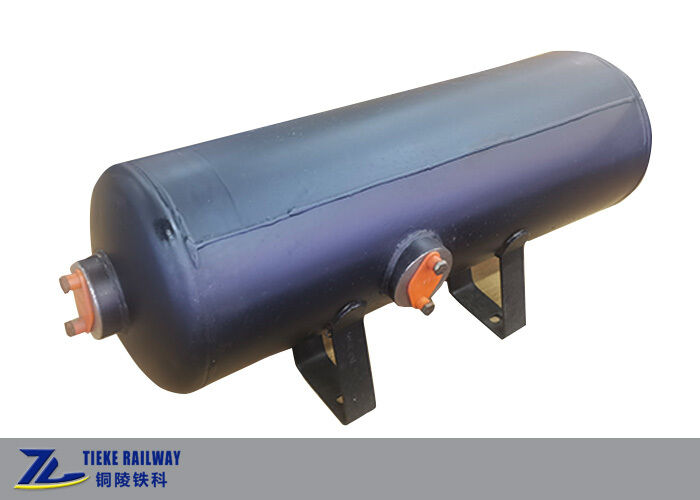

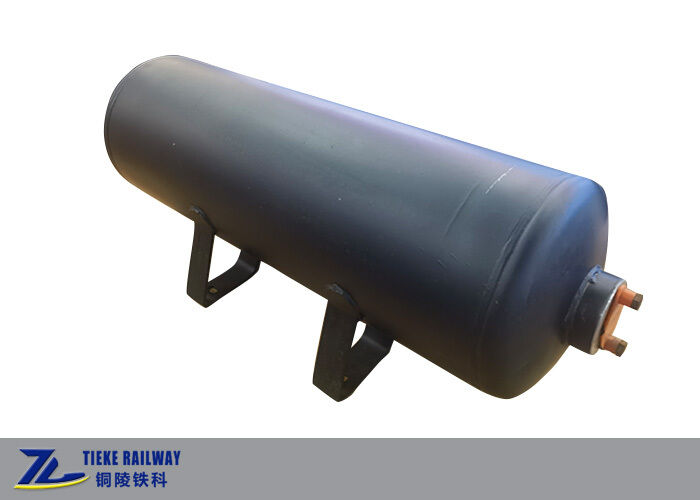

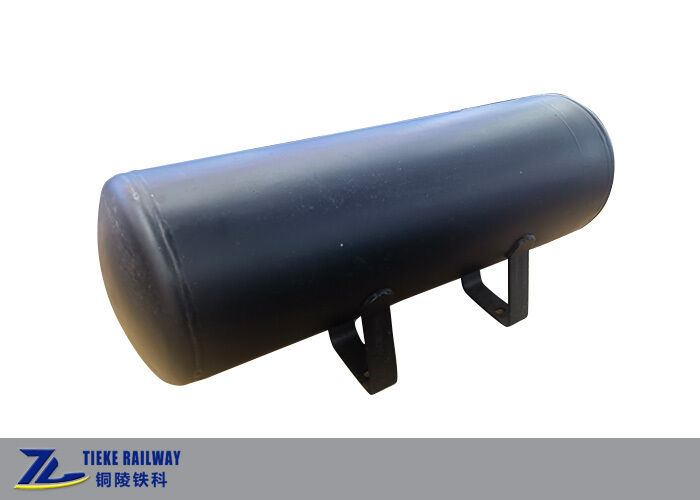

Depósito de aire de doble cámara 11*50 Freno de aire combinado para ferrocarril Depósito de aire doble

Depósito de aire de doble cámara 11*50 Freno de aire combinado para ferrocarril Depósito de aire doble

Depósito de aire de doble cámara 11x50

Depósito doble de freno de aire para ferrocarril

Depósito combinado de freno de aire

Lugar de origen:

Porcelana

Nombre de la marca:

OEM Customized

Certificación:

TB/T Standard, GB150 (EN 286 optional)

Número de modelo:

11*50

Contacta con nosotros
Pida una cita
Detalles del producto
modelo:
11*50
Gran volumen de cámara:
50L (Depósito Auxiliar)
Volumen de cámara pequeño:
11L (Depósito en funcionamiento)
Longitud total:
963 milímetros
Diámetro exterior del cilindro:
303 milímetros
altura central:
200 +/- 1 mm (cilindro a superficie de montaje)
Presión de trabajo de diseño:
0,6 MPa (600 kPa)
Presión de prueba hidrostática:
1,2 MPa
Presión de prueba de estanqueidad al aire:
0.7 MPa
Material:
Recipiente a presión de acero Q245R / Q345R
Estructura:
Cilindro de acero soldado con placa de separación interna, soporte de suspensión opcional
Solicitud:
Vagón de mercancías por ferrocarril, vagón tolva, sistema de frenos neumáticos para vagón cisterna
Tipo de vagón aplicable:
Vagón tolva K3, K13; Vagón cisterna GQ70, GN70
Estándar de inspección:
Estándar ferroviario TB/T, GB150; EN 286 opcional
Tratamiento superficial:
Chorro de arena + pintura anticorrosión ferroviaria.
Accesorios:
Tapones de drenaje, soporte de elevación (opcional)
Condiciones de pago y envío
Cantidad de orden mínima
10 piezas
Precio
USD 100-600 / Piece
Detalles de empaquetado
Caja de cartón con bloque de posicionamiento de espuma blanca personalizada en el interior
Tiempo de entrega
15-30 días para producción, 3-7 días para stock
Condiciones de pago
T/T, L/C, Unión Occidental
Capacidad de la fuente
500 piezas por mes
Descripción del producto

Depósito de aire de doble cámara 11*50 Depósito de aire combinado para freno de aire de ferrocarril

Breve introducción

Este depósito de aire de doble cámara (también llamado depósito combinado, depósito de aire doble) es un recipiente a presión integrado especialmente diseñado para sistemas de freno de aire de vagones de carga ferroviarios. Integra un depósito auxiliar y un depósito de operación dentro de una sola carcasa, separados por una partición interna sólida para garantizar dos cámaras de aire completamente independientes sin intercomunicación de gas.

Al combinar dos depósitos en un solo conjunto, este depósito de freno de aire ferroviario ahorra eficazmente espacio de instalación en el bastidor, reduce la cantidad de tuberías de conexión, soportes y fijaciones, y disminuye el peso en vacío general del material rodante. Ampliamente aplicado en vagones tolva y vagones cisterna ferroviarios como los vagones tolva de las series K3, K13, vagones cisterna de las series GQ70 / GN70.

Fabricado con chapa de acero de grado para recipientes a presión con fondos abombados soldados. Todas las soldaduras se someten a pruebas no destructivas. Cada unidad se somete a una prueba de presión hidrostática y a una prueba de estanqueidad al aire antes de la entrega, cumpliendo con los requisitos de recipientes a presión para material rodante ferroviario. Se dispone de un soporte colgante opcional para montaje directo en el bastidor del vagón. Se pueden suministrar pintura personalizada y recubrimiento anticorrosión para transporte marítimo y servicio exterior a largo plazo.

Características principales

  • Dos cámaras de aire aisladas: depósito auxiliar de 50L + depósito de operación de 11L
  • Estructura combinada integrada, diseño compacto para el bastidor del vagón
  • NDT completo para costuras de soldadura, estricta inspección hidrostática y de estanqueidad al aire
  • Presión de trabajo 0.6 MPa, adecuada para sistemas de freno de aire de carga ferroviaria estándar
  • Soporte colgante opcional, tapones de drenaje y disposición de puertos personalizada
  • Cumple con los estándares ferroviarios TB/T; cumplimiento EN 286 disponible bajo pedido
  • Recubrimiento anticorrosión de alta resistencia para entornos operativos hostiles

Hoja de datos técnicos

ArtículoEspecificación
Nombre del productoDepósito de aire de doble cámara (Depósito combinado)
Modelo11*50
Volumen de la cámaraCámara grande: 50L (Depósito auxiliar); Cámara pequeña: 11L (Depósito de operación)
Longitud total963 mm
Diámetro exterior del cilindro303 mm
Altura central (Cilindro a superficie de montaje)200 +/- 1 mm
Presión de trabajo de diseño0.6 MPa (600 kPa)
Presión de prueba hidrostática1.2 MPa
Presión de prueba de estanqueidad al aire0.7 MPa
MaterialAcero para recipientes a presión Q245R / Q345R
EstructuraCilindro de acero soldado con placa separadora interna, soporte colgante opcional
AplicaciónSistema de freno de aire de vagón de carga ferroviario, vagón tolva, vagón cisterna
Tipo de vagón aplicableVagón tolva K3, K13; vagón cisterna GQ70, GN70
Estándar de inspecciónEstándar ferroviario TB/T, GB150; EN 286 opcional
Tratamiento de superficieGranallado + pintura anticorrosión ferroviaria
AccesoriosTapones de drenaje, percha de elevación (opcional)

Para pedidos a granel, parámetros personalizados o cooperación OEM, póngase en contacto con nuestro equipo de ventas para obtener un presupuesto.
