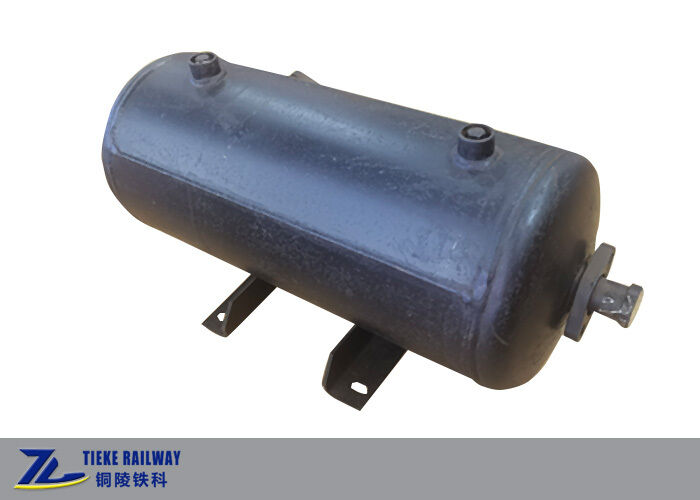

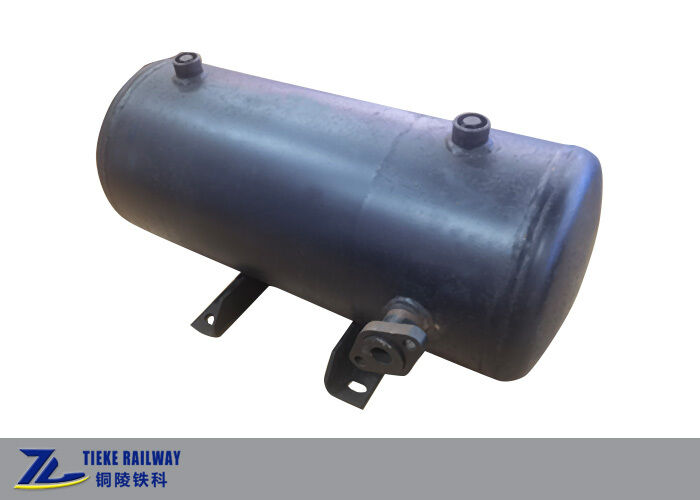

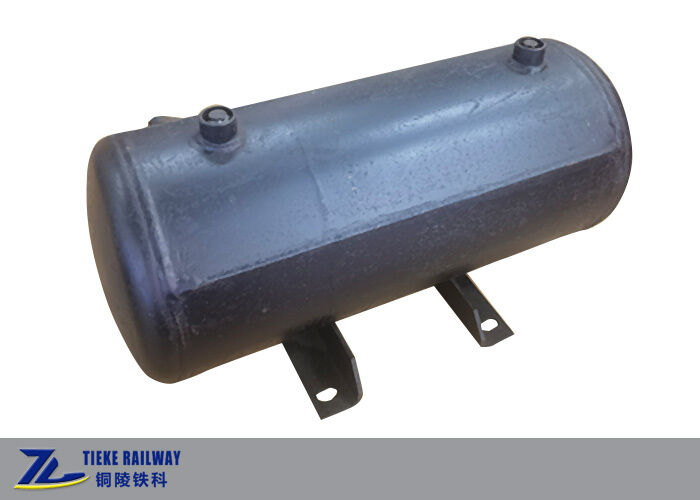

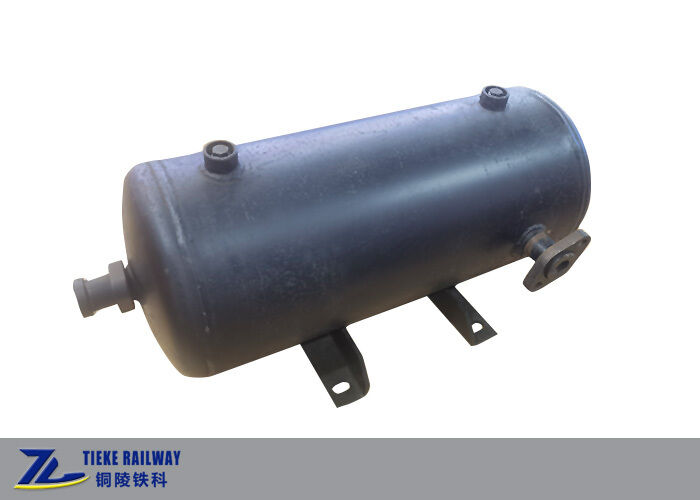

Reservorio de aire ferroviario de doble compartimiento soldado 11*17 para el sistema de frenos de vagones de mercancías

Reservorio de aire ferroviario de doble compartimiento soldado 11*17 para el sistema de frenos de vagones de mercancías

Reservorio de aire de ferrocarril.

reservorio de freno de aire de doble compartimiento

reservorio del sistema de frenos del vagón de carga

Lugar de origen:

Porcelana

Nombre de la marca:

OEM Customized

Certificación:

TB/T 1900, International Railway Pressure Vessel Spec

Número de modelo:

11*17

Contacta con nosotros
Pida una cita
Detalles del producto
modelo:
Depósito de aire ferroviario soldado de doble compartimento 11*17
Volumen nominal:
Cámara de trabajo 11L, Cámara de reducción de presión 17L (tolerancia +/- 1%)
Presión de trabajo nominal:
600 kPa
Presión de ensayo hidráulica:
900 Kpa
Dimensión general:
715 mm de largo x 219 mm de diámetro exterior
Distancia central de los orificios de elevación:
580 mm
Material principal:
Q245R Acero al carbono / Acero inoxidable (opcional)
Peso neto:
42 kg (acero al carbono) / 36 kg (acero inoxidable)
Estándar de ejecución:
Estándar de la industria ferroviaria TB/T 1900 y especificaciones internacionales de recipientes a p
Condiciones de pago y envío
Cantidad de orden mínima
10 piezas
Precio
USD 100-600 / Piece
Detalles de empaquetado
Caja de cartón con bloque de posicionamiento de espuma blanca personalizada en el interior
Tiempo de entrega
15-30 días para producción, 3-7 días para stock
Condiciones de pago
T/T, L/C, Unión Occidental
Capacidad de la fuente
500 piezas por mes
Descripción del producto

Reservorio de aire ferroviario de doble compartimiento soldado 11*17

Resumen del producto

Este depósito de aire de doble compartimiento es un recipiente de almacenamiento de aire soldado de uso pesado especialmente diseñado para los sistemas de frenos de aire de los vagones de mercancías ferroviarios.Como componente central del equipo de frenado neumático ferroviario, adopta una estructura de depósito de aire soldado integrado con una placa divisoria interna, dividiendo el tanque en dos cámaras selladas independientes con volúmenes nominales de 11L y 17L respectivamente.Las demás válvulas de frenado, este depósito de aire ferroviario proporciona un soporte de presión de aire estable y fiable para las funciones de frenado de servicio, mantenimiento de la presión y liberación lenta,ampliamente aplicable a los vagones de mercancías ferroviarios estándar en todo el mundo.

Ventajas estructurales y de diseño

  • Construcción integrada de soldadura:Adopta un proceso de soldadura sin costuras completo con cuerpo de cilindro integral y sellado de la cabeza elíptica.Este depósito de aire soldado presenta una mayor rigidez estructural, cero riesgo de fuga de aire, mayor resistencia a las vibraciones y adapta a condiciones de trabajo de alta frecuencia de vibración a largo plazo de la operación ferroviaria.
  • Diseño de compartimiento independiente doble:El depósito de aire de doble compartimiento se divide con precisión en una cámara de aire de trabajo de 11L y una cámara de aire de reducción de presión de 17L.la realización de un control neumático preciso, optimizando eficazmente la sensibilidad del frenado del tren y garantizando un frenado estable y un rendimiento de liberación lenta.
  • Material de los recipientes de presión de primera calidad:Hecho de acero Q245R de alta calidad o material de acero inoxidable personalizado, la pared del cilindro engrosada asegura una excelente resistencia a la presión.resistencia a la corrosión y adaptabilidad a bajas temperaturas, que cumple con los rigurosos requisitos de servicio de entornos de trabajo ferroviarios complejos.
  • Interfaz y instalación estandarizadas:Equipado con interfaces de rosca neumáticas estándar y tapones de drenaje inferior para cada cámara, facilitando la conexión de la tubería, el drenaje diario y el mantenimiento.El diseño integrado del asiento de elevación permite una instalación rápida y firme del basamento, compatibles con las normas de montaje de vagones ferroviarios convencionales.

Especificaciones técnicas

Punto de trabajoEspecificación
Modelo11*17 Reservorio de aire ferroviario de doble compartimiento soldado
Volumen nominalCámara de trabajo 11L, cámara de reducción de presión 17L (tolerancia +/- 1%)
Presión de trabajo nominal600 kPa
Presión de ensayo hidráulicaLas condiciones de producción
Dimensión generalSe aplicará el método de ensayo de la norma de calidad de los productos.
Distancia del centro de los agujeros de elevación580 mm
Materiales principalesQ245R Acero al carbono / acero inoxidable (opcional)
Peso neto42 kg (acero al carbono) / 36 kg (acero inoxidable)
Normas de ejecuciónConforme con la norma TB/T 1900 de la industria ferroviaria y las especificaciones internacionales de los recipientes de presión ferroviarios

Desempeño del producto y garantía de calidad

Todos nuestros productos de depósito de aire ferroviario se someten a estrictas pruebas de fábrica, incluida la prueba de resistencia a la presión hidráulica al 100%, la prueba de estanqueidad al aire, la prueba no destructiva de soldadura (MT / RT) y la calibración del volumen.La estructura soldada integrada elimina los peligros ocultos de fuga de aire y fallas estructurales, garantizando un funcionamiento estable a largo plazo en situaciones ferroviarias de alta intensidad.informes de ensayos y documentos de calidad para apoyar la inspección y aceptación de proyectos globales.

Ámbito de aplicación

Este depósito de aire soldado de doble compartimiento es universalmente adecuado para varios vagones de mercancías ferroviarios, incluidos los vagones con tolva de granos, los vagones de techo abierto, los vagones cisterna y otros vehículos ferroviarios estándar.Es la parte central correspondiente de los sistemas de frenos de aire tipo 120, ampliamente utilizado en la renovación de ferrocarriles nacionales e internacionales y en nuevos proyectos de construcción, favorecido por los proveedores globales de equipos ferroviarios y contratistas de ingeniería.

Servicio de personalización

Apoyamos la personalización personalizada de los depósitos de aire ferroviarios, incluyendo la conversión estándar de hilo (hillo NPT / G), ajuste de tamaño, tratamiento de superficie anticorrosión,actualización de materiales y marcado exclusivo del logotipoProporcionar soluciones únicas para la adquisición de piezas de repuesto ferroviarias globales y las necesidades de apoyo al proyecto.

Para pedidos a granel, parámetros personalizados o cooperación OEM, póngase en contacto con nuestro equipo de ventas para obtener una cotización.
