Máquina de freno de mano de ferrocarril NSW Rueda Vertical 400mm Acero Fundido con Bloqueo

Máquina de freno de mano de ferrocarril NSW Rueda Vertical 400mm Acero Fundido con Bloqueo

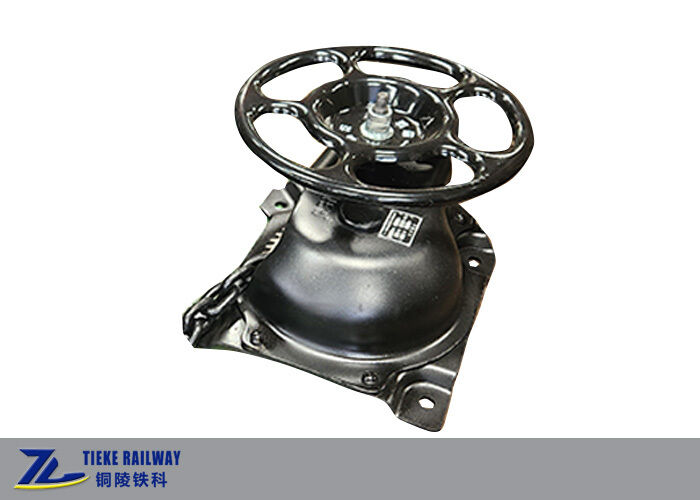

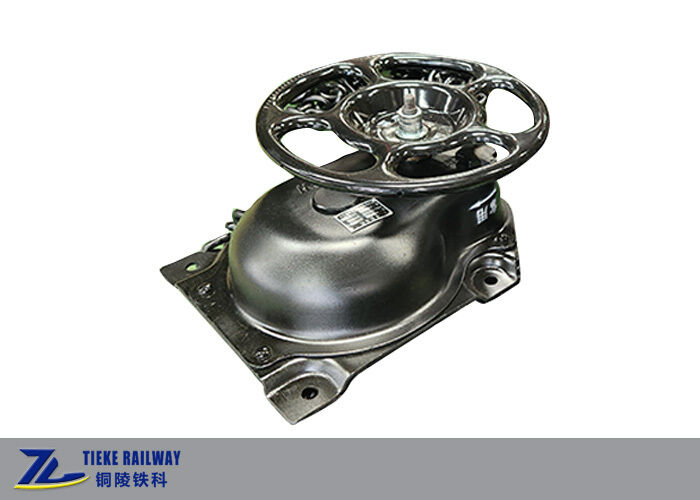

Máquina de freno de mano de ferrocarril NSW

Carcasa de acero fundido con rueda vertical

Mecanismo de bloqueo de enrollamiento de cadena

Lugar de origen:

Porcelana

Nombre de la marca:

Tieke

Certificación:

ISO 9001:2015

Número de modelo:

el

Contacta con nosotros
Pida una cita
Detalles del producto
nombre:
Freno de mano de NSW Freno de rueda vertical de la máquina para vagones de mercancías ferroviarios
Solicitud:
Frenos de mano para vagones de mercancías por ferrocarril
Diámetro del volante:
400 milímetros
Torque de entrada:
156 Nm
Fuerza de la cadena de salida:
>=10kN
Dimensión:
400 mm x 522 mm x 214 mm
Tamaño del orificio de instalación:
Diámetro 18mm
Liberación de par:
Menor que el par de frenado
Peso:
36 kilogramos
Condiciones de pago y envío
Cantidad de orden mínima
Negociable
Precio
negotiable
Detalles de empaquetado
cajas de madera
Tiempo de entrega
1-2 meses
Condiciones de pago
T/T, L/C
Capacidad de la fuente
20000 sistemas por año
Descripción del producto

Máquina de freno de mano tipo ferrocarril NSW para vagones de carga

La máquina de freno de mano tipo NSW es aplicable a todo tipo de vagones de carga ferroviarios para estacionamiento o maniobras. Se compone principalmente de la carcasa, la base, el volante, la palanca de regulación de velocidad, el eje de transmisión, el eje enrollador de cadena y el mecanismo de bloqueo. El volante está impreso con las indicaciones de dirección 'ON' y 'OFF', y la placa de identificación está en la carcasa.

Instrucciones de operación

  • ENCENDIDO: Gire la palanca de regulación de velocidad a la posición vertical, luego gire el volante en el sentido de las agujas del reloj para producir y mantener la fuerza de frenado.
  • APAGADO: Mantenga la palanca de regulación de velocidad estacionaria, gire el volante en sentido contrario a las agujas del reloj unos 40° y el freno de mano se liberará. El par requerido para la liberación es aproximadamente el 50% del par de entrada al frenar.
  • Reducir velocidad: Gire la palanca de regulación de velocidad en sentido contrario a las agujas del reloj a la posición horizontal. En este momento, la lengüeta de la espina no funciona. Si es necesario, gire el volante en el sentido de las agujas del reloj para frenar y en sentido contrario a las agujas del reloj para liberar en cualquier momento.
  • Bloqueo: Se equipa un dispositivo de bloqueo de freno accionado por una llave triangular. Para bloquear el freno de mano, gire la pestaña de bloqueo en la parte inferior izquierda de la carcasa en el sentido de las agujas del reloj después de frenar hasta que la llave no se mueva. Gire la llave en sentido contrario a las agujas del reloj para liberar la función de bloqueo.

Parámetros técnicos principales

Diámetro del volante400 mm
Par de entrada156 N·m
Fuerza total de salida de la cadena≥10 kN
Dimensión400 mm × 522 mm × 214 mm
Tamaño del orificio de instalación⌀ 18 mm
Peso36 kg

Por qué elegir Tieke Railway

Tieke Railway fabrica y exporta vagones de ferrocarril y piezas de vagones directamente. Con más de 10 años de experiencia en la fabricación de vagones y bogies de ferrocarril, podemos diseñar máquinas de freno de mano y componentes de bogie para diferentes anchos de vía, incluidos 1435 mm, 1000 mm, 1067 mm y 1520 mm. Envíenos sus dibujos o requisitos técnicos para obtener una cotización precisa.
